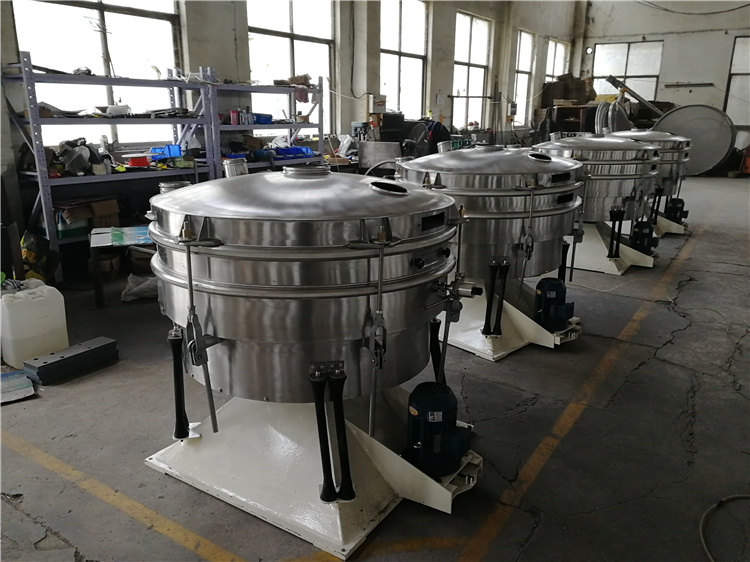

搖擺篩依據多層疊加原理設計開發,有效的模仿了人類手工動作和過程的篩機,同時也是為了滿足大產量,高密度篩分而特殊設計的一種高效篩分振動篩。

搖擺篩的原理:
搖擺篩采用仿人工篩 分的原理,將手工篩分動作的“篩”平面圓周運動,和“簸”向上拋物運動兩種運動形式結合在一起,通過調整經向角和切向角,使篩分效果達到你所要求的狀態,特別適合對目前篩分處理量要求較高的物料以及易堵網的物料篩分
過濾 分級(精度、效率、篩網壽命是普通圓篩的5-10 倍),小于篩面孔徑的物理通過篩孔落到下層,成為篩下物,大于篩面孔徑的物料經連續翻滾運動后從排料口排出。
搖擺篩的篩和簸兩種運動使物料在篩網上面進行螺旋漸開線的運動,這種運動軌跡使物料能在有效的篩分面積上,走相對長的路,以提高篩分精度,設計使物料在網上運動的時間要比其他篩機長,所以篩分產量也相對較高。
在使用過程中,搖擺篩的低轉速運轉保證了設備的使用壽命,減少了維修成本、降低了設備噪音,并使設備使用更加安全。

結構原理:
★基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調,低速V型皮帶驅動從120到360rpm可調.
★每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。
★因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散,從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。
★水平與垂直加速度隨著粒子的運動而增加,接近篩孔尺寸的顆粒隨之成功分離;較大顆粒被運到出口處,出口處由一個可調節的導向裝置控制流量,該導向裝置是控制物料停留時間的另一個因素。
★ 此次過程在每篩層之間重復進行。
三圓堂機械,致力于振動篩分、過濾、輸送設備的專業制造商。我們一直在用品質說話,用信譽承諾。隨時歡迎您的咨詢。感謝您對三圓堂機械有限公司的大力支持!
